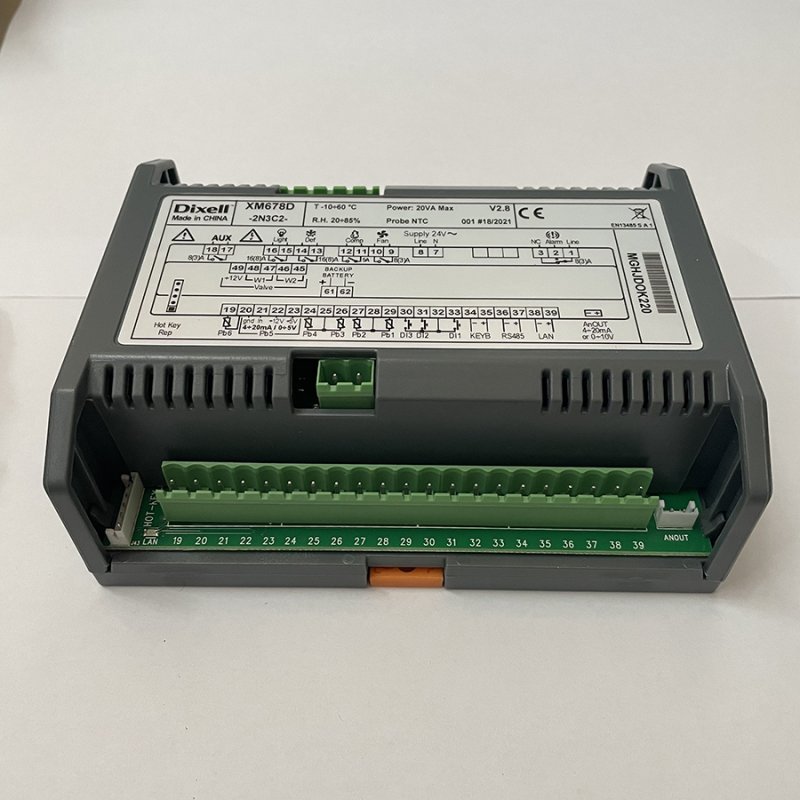

Dixell小精靈XM678D

前面板防護等級： IP65
供電電源：來自於 XM600 電源模組；
顯示：3比特，紅色LED，字高14.2 mm
可選輸出：蜂鳴器


電源模組
外形尺寸： 8 DIN
接線端子：螺栓壓接，接線線徑≤1.6 mm2（耐熱線纜連接）和5.0mm快速插拔式螺栓壓接端子
供電電源： 24Vac
耗電量： 20VA。
探頭輸入：可達6路NTC/PTC/Pt1000 探頭，線纜15m
數位輸入：3路無源開關量。 線纜15m
繼電器輸出： 所有繼電器電流16A。
電磁閥：繼電器SPST 5A，250Vac
融霜：繼電器 SPST 16A，250Vac
風扇：繼電器 SPST 8A，250Vac
照明燈：繼電器 SPST 16A，250Vac
報警： SPDT 繼電器 8A， 250Vac
輔助輸出： SPST 繼電器8A，250Vac
驅動閥門輸出：可驅動雙極或單極式步進電機型電子膨脹閥。
控制器與閥之間的距離： 10m 雙絞遮罩線， AWG 18（0.823mm2） 或以下。
LAN網絡內距離： 30m 雙絞遮罩線， AWG 20（0.51mm2）或以下。
可選輸出（AnOUT）根據型號而定：
• PWM /集電極輸出： PWM 或 12Vdc   40mA
• 類比輸出： 4 ~ 20mA 或 0 ~ 10V
串列輸出： RS485， ModBUS - RTU協定及 LAN 網絡
介面
資料存儲：電可擦電可寫記憶體（EEPROM）
控制級別： 1B；環保等級： 2
軟體等級： A
工作溫度： 0 ~ 60°C（32 ~ 140°F）
貯藏溫度： -25 ~ 60°C（-13 ~ 140°F）
相對濕度： 20 ~ 85RH% （無凝露）
量測和控制溫度範圍：
NTC探頭： -40 ~ 110°C（-58 ~ 230°F）
PTC探頭： -50 ~ 150°C（-67 ~ 302°F）
Pt1000探頭： -100 ~ 100°C（-148 ~ 212°F）
分辯率： 0.1°C 或1°C或1°F（可選）。
精度（環境溫度25°C時）： ±0.5°C±1 比特。
